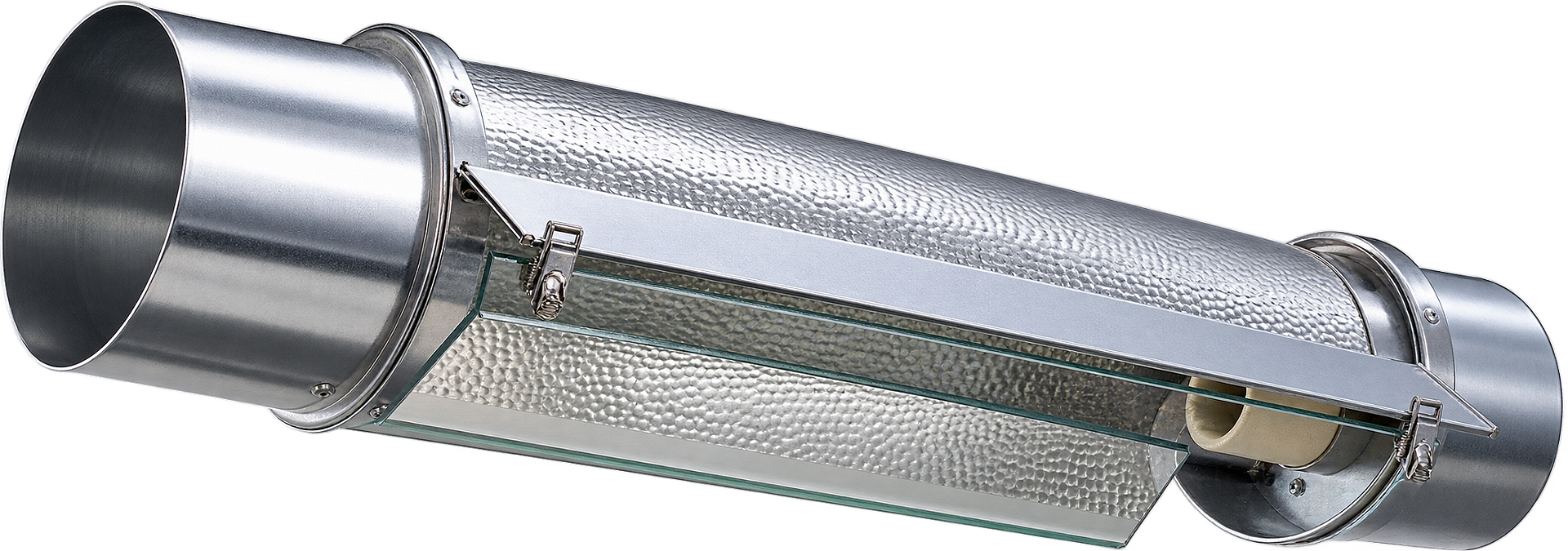

Refletor Air Cooled Tubular para Cultivo Indoor

O Refletor Air Cooled Tubular para Cultivo Indoor foi desenvolvido para unir duas funções importantes em sistemas de iluminação HID: direcionar melhor a luz para as plantas e permitir a retirada do ar quente produzido pela lâmpada.

Diferentemente de um refletor aberto convencional, o Air Cooled possui uma estrutura fechada com vidro de proteção e conexões laterais para dutos de ventilação.

Quando conectado corretamente a um sistema de exaustão, o ar passa pelo interior do refletor e transporta parte do calor da lâmpada para fora do ambiente de cultivo.

Isso pode facilitar significativamente o controle térmico em grows que utilizam lâmpadas de alta intensidade.

O que significa Air Cooled?

Air Cooled significa, literalmente, resfriado a ar.

Lâmpadas HID podem produzir uma quantidade considerável de calor durante o funcionamento. Em um refletor aberto, grande parte desse calor é liberada diretamente dentro do ambiente.

No Air Cooled, cria-se um caminho para passagem de ar pelo próprio refletor.

O sistema normalmente funciona assim:

Entrada de ar → Refletor → Lâmpada → Saída de ar → Duto → Exaustor

O exaustor movimenta o ar através do conjunto, ajudando a retirar o calor acumulado ao redor da lâmpada.

Por que isso é importante?

Temperatura e iluminação estão diretamente relacionadas no planejamento de um cultivo indoor.

Uma fonte luminosa potente pode fornecer excelente intensidade às plantas, mas, se produzir mais calor do que o sistema de ventilação consegue remover, a temperatura do ambiente pode subir excessivamente.

O Air Cooled permite trabalhar esse problema diretamente na fonte.

Ele não elimina todo o calor produzido pela iluminação, mas pode reduzir significativamente a quantidade de calor liberada diretamente no grow, dependendo da instalação e do fluxo de ar.

Refletor interno

A superfície interna possui acabamento refletivo destinado a aproveitar melhor a iluminação produzida pela lâmpada.

A função do refletor é redirecionar parte da luz que seria emitida para cima e para as laterais, concentrando melhor sua distribuição sobre a área cultivada.

Um sistema de iluminação eficiente depende não apenas da potência da lâmpada, mas também da maneira como essa luz é distribuída.

Vidro de proteção

O vidro cria uma separação física entre a lâmpada e o ambiente externo.

Além de integrar o canal de passagem do ar, ele ajuda a proteger a lâmpada contra contato acidental.

O vidro deve ser mantido limpo, pois poeira e resíduos acumulados podem reduzir a transmissão luminosa.

A limpeza deve ser realizada somente com o equipamento:

desligado, desconectado e completamente frio.

Conexões para dutos

As extremidades circulares permitem integrar o refletor ao sistema de ventilação através de dutos compatíveis.

Um exemplo de instalação é:

Entrada de ar → Duto → Air Cooled → Duto → Exaustor → Saída do ambiente

O diâmetro correto do duto deve ser confirmado de acordo com as bocas do modelo adquirido.

Evite reduções excessivas de diâmetro, curvas muito fechadas e trajetos desnecessariamente longos, pois essas condições aumentam a resistência ao fluxo de ar.

Como escolher o exaustor?

Não basta simplesmente conectar qualquer exaustor.

A vazão necessária depende de fatores como:

• potência da iluminação;

• quantidade de refletores;

• temperatura externa;

• comprimento dos dutos;

• número de curvas;

• diâmetro da tubulação;

• tamanho do grow;

• presença de filtro de carvão.

Quanto maior a resistência do sistema, maior será a perda de vazão efetiva.

Compatibilidade com lâmpadas

Este tipo de refletor é normalmente utilizado com sistemas de iluminação HID compatíveis com seu soquete e dimensões internas.

Dependendo da configuração, podem existir aplicações com tecnologias como:

• HPS;

• MH;

• CMH, quando utilizado o conjunto e adaptação apropriados.

A compatibilidade deve ser confirmada individualmente.

O fato de uma lâmpada caber fisicamente no refletor não significa automaticamente que o sistema elétrico seja compatível.

Atenção ao reator

O refletor não substitui o reator.

Lâmpadas que necessitam de reator devem utilizar exatamente o equipamento elétrico apropriado para sua tecnologia e potência.

Sempre analise o conjunto:

Lâmpada + Soquete + Reator + Refletor

Não faça adaptações elétricas baseando-se apenas no encaixe físico.

Instalação recomendada

1. Desligue completamente o sistema elétrico.

2. Fixe o refletor horizontalmente de maneira segura.

3. Instale a lâmpada compatível.

4. Verifique o fechamento e posicionamento do vidro.

5. Conecte os dutos às extremidades.

6. Fixe os dutos utilizando abraçadeiras adequadas.

7. Conecte o conjunto ao sistema de exaustão.

8. Confira todas as conexões elétricas.

9. Ligue primeiro o sistema de ventilação.

10. Verifique se existe fluxo de ar através do refletor.

11. Somente depois coloque a iluminação em funcionamento.

Ficha técnica

Produto: Refletor Air Cooled para cultivo indoor
Tipo: Refletor fechado e ventilado
Formato: Tubular / horizontal
Aplicação: Iluminação para cultivo indoor
Material predominante: Estrutura metálica
Interior: Superfície refletiva texturizada
Proteção inferior: Vidro transparente
Ventilação: Passagem de ar através do refletor
Conexões: Duas bocas laterais para dutos
Posição de instalação: Horizontal
Soquete: Integrado ao conjunto, conforme modelo
Lâmpada inclusa: Não, salvo indicação expressa no anúncio
Reator incluso: Não
Dutos inclusos: Não
Exaustor incluso: Não
Filtro de carvão incluso: Não

Diâmetro das bocas: confirmar no produto/modelo antes do cadastro
Dimensões: confirmar medição física
Peso: confirmar medição física
Potência máxima suportada: seguir especificação do fabricante e do soquete

Conteúdo da embalagem

• 1 Refletor Air Cooled tubular

• 1 Vidro de proteção

• 1 Soquete instalado

• Estrutura de conexão para dutos

Lâmpada, reator, exaustor, dutos e demais acessórios não acompanham, salvo indicação expressa no anúncio.

Cuidados importantes

Nunca toque na lâmpada ou abra o refletor enquanto estiver quente.

Não borrife água sobre o equipamento.

Mantenha cabos e conexões elétricas protegidos da umidade.

Confira periodicamente:

• estado do vidro;

• fixação do refletor;

• soquete;

• conexões elétricas;

• dutos;

• abraçadeiras;

• fluxo de ar;

• funcionamento do exaustor.

Nunca opere uma configuração de alta geração de calor sem ventilação adequada.

Air Cooled ou refletor aberto?

O refletor aberto possui construção mais simples e permite que o calor da lâmpada seja liberado diretamente no ambiente.

O Air Cooled adiciona um circuito de passagem de ar para retirar parte desse calor diretamente da região da lâmpada.

Por isso, o Air Cooled pode ser especialmente interessante em:

• grows fechados;

• ambientes pequenos;

• sistemas HID;

• locais com dificuldade de controle térmico;

• instalações onde iluminação e exaustão precisam trabalhar de forma integrada.

Perguntas frequentes

O Air Cooled esfria a lâmpada?

O fluxo de ar remove parte do calor acumulado ao redor da lâmpada e do refletor. Ele não transforma a iluminação em uma fonte fria.

Precisa de exaustor?

Para aproveitar efetivamente a função Air Cooled, sim, é necessário criar fluxo de ar através do refletor.

O vidro diminui a iluminação?

Qualquer material colocado entre a fonte e o ambiente pode provocar alguma perda de transmissão. Por isso, manter o vidro limpo é importante.

Posso ligar o Air Cooled ao filtro de carvão?

Pode fazer parte do mesmo projeto de exaustão, desde que o sistema seja corretamente dimensionado considerando a resistência criada pelo filtro, dutos, curvas e refletor.

Posso usar CMH?

Somente quando lâmpada, soquete/adaptador e reator forem compatíveis. A compatibilidade elétrica deve ser verificada separadamente.

A lâmpada acompanha?

Não considere a lâmpada inclusa, salvo se o anúncio especificar que se trata de um kit.
